【第6回】DIYソーラーの総仕上げ！全機材を繋ぐ「基本の接続」手順マスター

こんにちは！現役エンジニアのＰ助です。

これまで5回にわたって、ベランダDIYソーラーに必要な機材をじっくり選んできました。

いよいよ今回、これらの機材を繋ぎ合わせて、ひとつの「発電システム」として完成させます！実は、ソーラーシステムの接続には「絶対に守らなければならない順番」があります。エンジニアの鉄則である安全第一で、確実な配線手順をマスターしましょう。

接続の超基本ルール：繋ぐ順番を間違えると壊れます！

DIYソーラーの配線において、一番やってはいけないミス。それは「適当な順番で線を繋ぐこと」です。特にチャージコントローラー（太陽光の充電を管理する機器）は、繋ぐ順番を間違えると一発で故障する可能性があります。

【絶対に守るべき接続の順番】

なぜこの順番なのか？それは、チャージコントローラーに「今から扱うバッテリーは12Vですよ」と最初に認識させる必要があるからです。パネルから先に繋いでしまうと、システム電圧が分からずにコントローラーがパニックを起こしてしまいます。

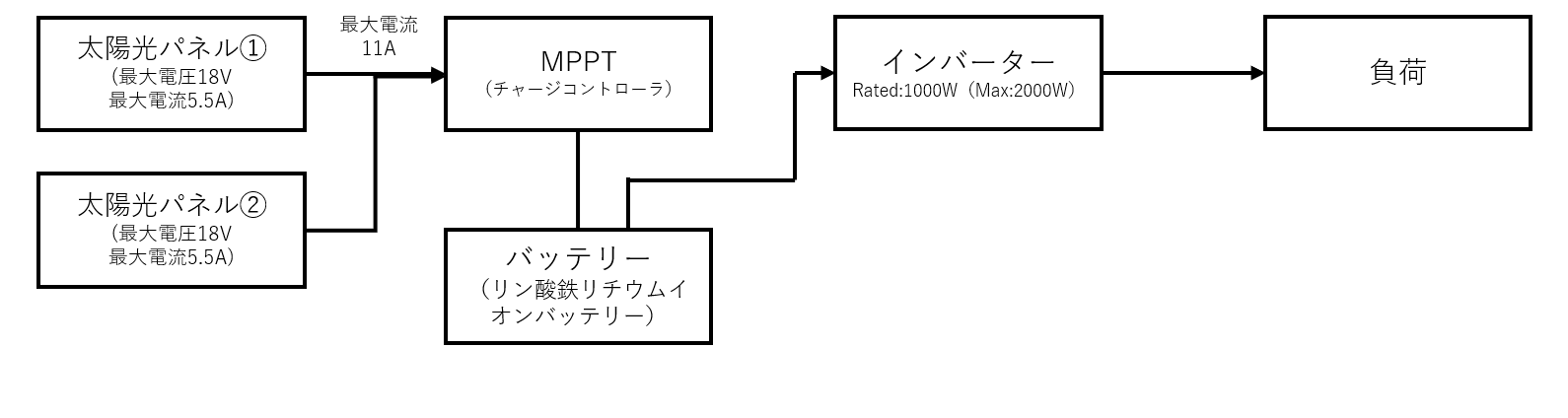

こちらは接続例です

まずはシステムの中核となるバッテリーの配線です。 [第5回]で解説した通り、複数のバッテリーがある場合は必ず「たすき掛け」で並列接続しておきます。

そこから、チャージコントローラーへケーブル（目安：5.5sq）を繋ぎます。

バッテリーが認識されたら、いよいよベランダのフレキシブルパネルを繋ぎます。

手順： 全並列にまとめたパネルのプラス・マイナスケーブルを、チャージコントローラーのパネル端子（PV端子）に接続します。
確認： 晴れていれば、コントローラーの画面に「充電中」のマークが表示され、アンペア（A）の数値が上がり始めます。これで「発電と蓄電」のサイクルが完成です！

最後に、貯めた電気を家庭用の100V（コンセント）に変換する「1000Wインバーター」を繋ぎます。

ここは[第5回]でお話しした通り、最大100A近い大電流が流れる最重要ポイントです。必ず22sq以上の極太ケーブルを使用し、丸型端子でボルトをしっかり締め込んでください。

手順： バッテリーのプラス・マイナス端子に、インバーターの極太ケーブルを直接接続します。（※チャージコントローラーの負荷端子には絶対に繋がないでください！インバーターの大電流には耐えられません）
注意点： インバーターのスイッチが「OFF」になっていることを確認してから繋ぎましょう。端子に触れた瞬間、「パチッ」と小さな火花が散ることがありますが、これはインバーター内部のコンデンサに電気が流れる正常な反応なので焦らなくて大丈夫です。
